Re: ドームLEDで回転灯 投稿者：ja3raf 投稿日：2014/10/25(Sat) 17:30:53 No.333

> デジットブログの<a href="http://blog.digit-parts.com/archives/51559043.html">製作記事</a>通り。

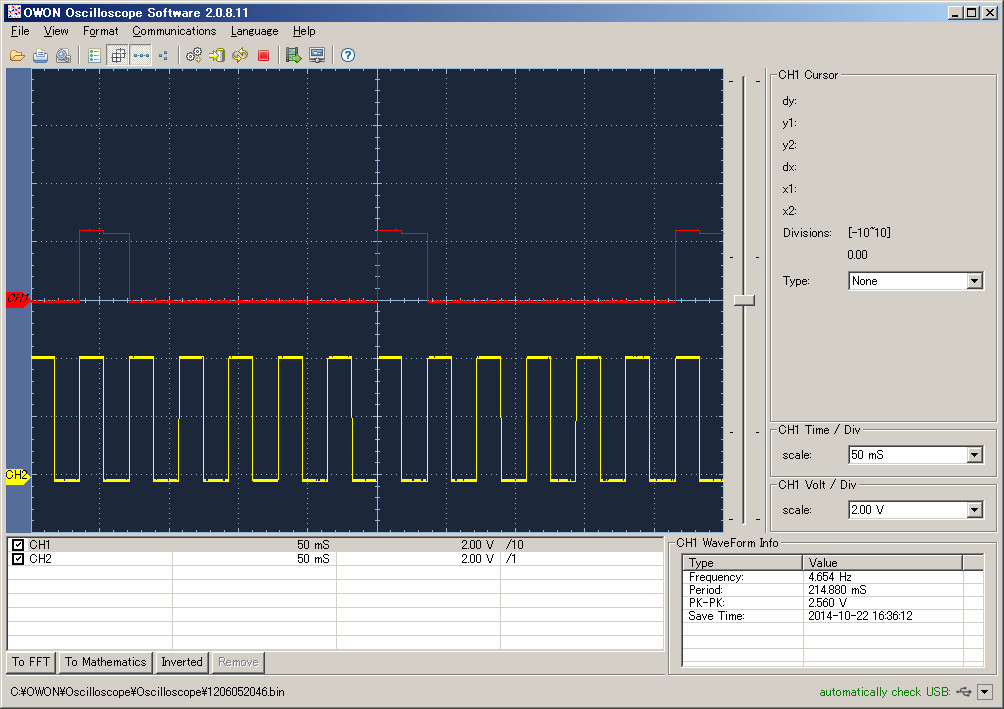

波形　Ch1: 4017の３番ピン、Ch2: 555の３番ピン

ドームLEDで回転灯 投稿者：ja3raf 投稿日：2014/10/25(Sat) 17:29:00 No.332

デジットブログの<a href="http://blog.digit-parts.com/archives/51559043.html">製作記事</a>通り。

回路図

明るいと速く回転し、暗いと遅く回転する。

Re^3: 555でDuty 50% 投稿者：ja3raf 投稿日：2014/10/12(Sun) 13:52:56 No.331

> > > 555の発振は、Duty 50%に近づける事はできても、50%は容易ではない。
>
> 充放電電流を抵抗ではなく、CRD（定電流ダイオード）で制御すれば、簡単に実現できる。

波形 Ch1: ３番ピン、Ch2: ２番ピン

Re^2: 555でDuty 50% 投稿者：ja3raf 投稿日：2014/10/12(Sun) 13:51:23 No.330

> > 555の発振は、Duty 50%に近づける事はできても、50%は容易ではない。

充放電電流を抵抗ではなく、CRD（定電流ダイオード）で制御すれば、簡単に実現できる。

但し、電流２倍というのは理論値で、実際には、若干の差があり、調整を要する。

Re: 555でD級アンプ 投稿者：ja3raf 投稿日：2014/10/08(Wed) 07:09:58 No.327

> 出力段を付けていないので、D級アンプのPWM部分だけだが。

波形　Ch1: ３番ピン、Ch2: ５番ピン

555でD級アンプ 投稿者：ja3raf 投稿日：2014/10/08(Wed) 06:56:27 No.326

出力段を付けていないので、D級アンプのPWM部分だけだが。

回路図

Re: 555でチャタリング除去 投稿者：ja3raf 投稿日：2014/10/02(Thu) 07:39:07 No.325

> 555を単安定マルチとして使用する。

Ch1: ２番ピン、Ch2: ３番ピン

チャタリングがあっても、出力は綺麗な１パルス。

555でチャタリング除去 投稿者：ja3raf 投稿日：2014/10/02(Thu) 07:34:37 No.324

555を単安定マルチとして使用する。
但し、単純な単安定マルチでは、スイッチ長押し時に、出力も長くなるので、工夫が必要。

Re: Drawdio 投稿者：ja3raf 投稿日：2014/09/30(Tue) 06:16:57 No.323

> 前述の回路にTrアンプを一段追加して、SPを付ければ、Drawdioになる。

出力波形、Ch1: ３番ピン、Ch2: ２番ピン（入力端子短絡時）

Drawdio 投稿者：ja3raf 投稿日：2014/09/30(Tue) 06:15:12 No.322

> > TLC551は、1Vから動作する555である。

従って、電池動作に適している。
少々くたばった電池でも動作する。

前述の回路にTrアンプを一段追加して、SPを付ければ、Drawdioになる。
